Prensas de estampagem, rebarbagem e calibração, linha A, B, C

Esta linha, com estrutura monobloco, rígida e longas guias do martelo, é indicada para operações de calibragem e rebarbagem. Sua versatilidade também possibilita trabalhos com chapa, nas modalidades manual ou com ferramenta progressiva.

Acessórios como segurança hidráulica contra sobrecarga, regulagem motorizada do martelo, entre outros, otimiza a forma de trabalho ao qual esta prensa será designada.

Dados Técnicos

Linha modelo	Capacidade (kN)	Curso (mm)	Golpes (1/min)	Pontos de suspensão (Bielas)	Face da mesa (mm)	Face do Martelo (mm)	Altura máxima da ferramenta fechada (mm)
C.54.S2.10	1500	254	24	2	1346 x 914	1295 x 838	508
C.54.S2.180	1500	180	45	2	1346 x 965	1295 x 965	350
C.72.S2.14	1500	355	19	2	1828 x 914	1828 x 914	812
D.30.S1.6	2000	152	30	1	762 x 762	737 x 533	407
D.48.S4.8	2000	203	40	4	1194 x 914	1168 x 914	508
E.36.S1.10	2500	254	30	1	1066 x 914	1066 x 914	711
E.84.S2.8	2500	203	45	2	2134 x 1219	2134 x 1219	430
F.30 S1.6	3000	152	30	1	762 x 965	762 x 933	616
G.54.S4.10	3500	254	40	4	1346 x 990	1346 x 838	610
G.1620.S4.300	3500	300	40	4	1620 x 1000	1620 x 1000	700
H.42.S1.20	4000	508	10	1	1066 x 1066	1066 x 1016	609
H.108.S4.16	4000	406	16	4	2743 x 1625	2743 x 1524	812
I.60.S4.10	4500	254	30	4	1525 x 1220	1525 x 1067	736
J.48.S1.16	5000	406	15	1	1219 x 1219	1219 x 1219	724
J.72.S2.12	5000	304	15	2	1828 x 1270	1828 x 1219	609
L.66.S4.12	6000	320	28	4	1710 x 1295	1636 x 1143	530
L.144.S4.24	6000	609	12	4	3658 x 1829	3658 x 1829	1220
O.54 S1.20	750	508	12	1	1372 x 1524	1372 x 1524	762
P.78.S4.14	8000	356	22	4	1956 x 1829	1880 x 1549	927
P.144.S4.24	8000	609	10	4	3658 x 2438	3658 x 2438	1676
T.96 S4.14	10000	356	12	4	2438 x 1524	2438 x 1524	560
W.96.S4.16	15000	406	18	4	2438 x 1829	2388 x 1829	876
V.54.S1.12	15000	305	15	1	1372 x 1524	1372 x 1524	762
V.60.S1.24	15000	610	13	1	1727 x 1727	1524 x 1524	914
X.2700.S4.406	20000	406	18	4	2700 x 2200	2700 x 2200	876

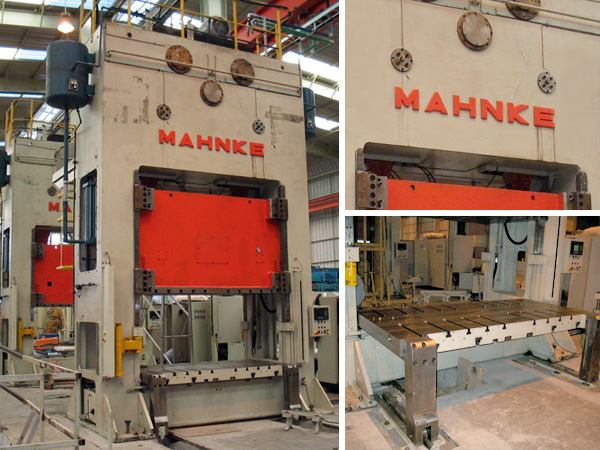

Linha “A, B, C”

Clique aqui para ampliar a foto

Capacidade 250t
Curso 450 mm
Mesa 2500 x 1500 mm
Placa de mesa móvel
Cliente: Bruning - 4 prensas

Linha de Produtos

Prensas excêntricas e hidráulicas conforme modelos abaixo:

Linha “C”: prensas tipo “C”, de 45t a 400t, indicadas para estampagem de modo geral.
Linha “P2C e P2CM”: prensas de duplo montante, de 40t a 630t, indicadas para operações de estampagem individual ou com ferramenta progressiva.
Linha “P2CT”: prensas de duplo montante, de 100t a 1500t, indicadas para operações de cunhagem, calibração, forjamento e corte com confecção de peças em operações individuais, progressivas ou com transfer.
Linha “DM”: prensas tipo “C” ou duplo montante, de 25t a 800t, indicadas para trabalhos com ferramentas progressivas de média e alta velocidade, até 1200 golpes por minuto.
Linha “S”: prensas de duplo montante de média e grande dimensão de placa de mesa e capacidade, de 200t a 2000t, indicadas para confecção de peças em operações individuais, progressivas ou com transfer.
Linha “JT”: prensas de ação de joelho, de 160t a 1250t, indicadas para operações de cunhagem, calibração, forjamento e corte.
Linha “PO, DT e DTE”: prensas hidráulicas, de 100t a 2000t, indicadas para qualquer tipo de operações como corte, dobra, repuxo, calibração, forjamento a quente, morno ou frio, além de confecção de produtos em SMC, GMT, entre outros não metais.
Linha “PFM/F”: prensas de fricção, de 160t a 1250t, indicadas para operações de cunhagem, calibração e forjamento.
Linha “VP”: prensas de duplo montante, de 400t a 2000t, indicadas para operações de forjamento, rebarbação e calibração em operações individuais ou com transfer.
Linha “A,B,C”: prensas de estampar, rebarbar e calibrar, de 150t a 2000t,
