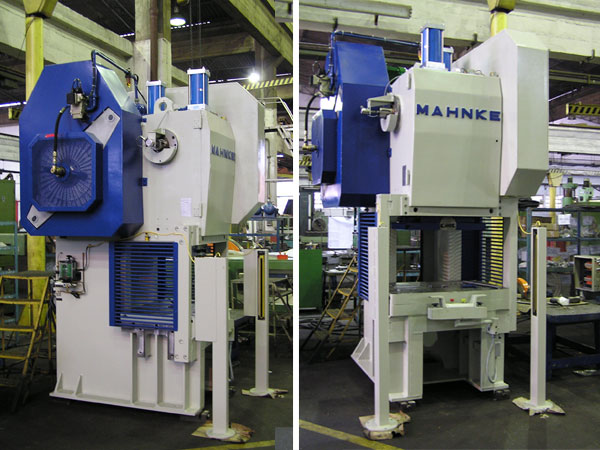

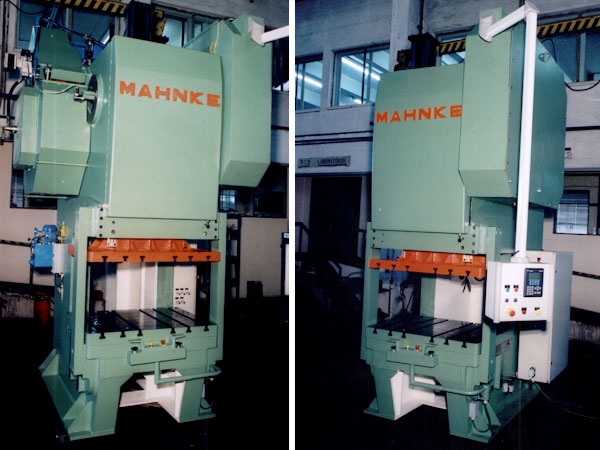

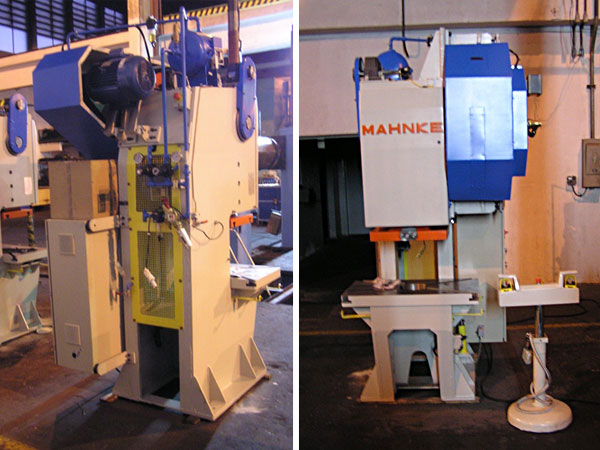

Prensas de estampagem, linha C

A linha “PE” é a mais versátil do mercado. Com estrutura em forma de “C”, rígida e longas guias do martelo, possibilita a utilização da frente e laterais para confecção de peças. Indicada principalmente para operações individuais, esta linha de prensas pode ser fornecida com tirantes frontais, o que aumenta significativamente a rigidez da estrutura, podendo trabalhar, dentro de certos limites, com ferramentas progressivas.

Além do acessório acima citado, outros como almofada pneumática, sistema de troca e fixação de ferramentas, segurança hidráulica contra sobrecarga, entre outros, também podem ser fornecidos.

Dados Técnicos

Linha PEe modelo	Capacidade (kN)	Curso (mm)	Golpes (1/min)	Golpes (1/min)	Face da mesa (mm)	Face do martelo (mm)	Altura máxima da ferramenta fechada (mm)
PEe.65	650	8 – 110	60	35 – 70	850 x 520 800 x 525	450 x 320	300 290
PEe.85	850	8 - 120	60	35 – 70	1000 x 740 900 x 740	650 x 400 550 x 350	350 370
PEe.110	1100	20 - 150 20 – 130	60	30 – 60	1100 x 745 950 x 745	750 x 450 600 x 400	400 380
PEe.135	1350	20 – 130	50	30 – 60	1150 x 750 1000 x 750	750 x 500 650 x 420	450
PEe.165	1650	40 - 180	50	25 – 50	1250 x 800 1000 x 800	890 x 550 710 x 450	450 320
PEe.200	2000	40 – 180	40	25 – 50	1400 x 900 1120 x 910	900 x 650 800 x 500	500 350
PEe.250	2500	40 – 200	40	20 – 40	1500 x 990	1000 x 750	500
PEe.320	3200	40 - 200	40	20 - 40	1500 x 990	1150 x 800	500

Linha PEv modelo	Capacidade (kN)	Curso (mm)	Golpes (1/min)	Golpes variável (1/min)	Face da mesa (mm)	Face do martelo (mm)	Altura máxima da ferramenta fechada (mm)
PEv.65	650	8 – 80	160	80 – 160	550 x 400	350 x 220	220
PEv.85	850	8 – 100	140	70 – 140	700 x 470	400 x 300	300
PEv.110	1100	8 - 110	130	65 – 130	800 x 520	450 x 320	300
PEv.135	1350	8 – 110	120	60 – 120	1000 x 740 900 x 740	650 x 400 550 x 350	350
PEv.165	1650	8 – 110	120	60 – 120	1100 x 745 950 x 745	750 x 450 600 x 400	420
PEv.200	2000	8 - 110	110	55 - 110	1150 x 750 1000 x 750	750 x 500 690 x 420	450

Linha "C"

Prensas de 45t a 400t, com uma ou duas bielas.

Linha de Produtos

Prensas excêntricas e hidráulicas conforme modelos abaixo:

• Linha “C”: prensas tipo “C”, de 45t a 400t, indicadas para estampagem de modo geral.
• Linha “P2C e P2CM”: prensas de duplo montante, de 40t a 630t, indicadas para operações de estampagem individual ou com ferramenta progressiva.
• Linha “P2CT”: prensas de duplo montante, de 100t a 1500t, indicadas para operações de cunhagem, calibração, forjamento e corte com confecção de peças em operações individuais, progressivas ou com transfer.
• Linha “DM”: prensas tipo “C” ou duplo montante, de 25t a 800t, indicadas para trabalhos com ferramentas progressivas de média e alta velocidade, até 1200 golpes por minuto.
• Linha “S”: prensas de duplo montante de média e grande dimensão de placa de mesa e capacidade, de 200t a 2000t, indicadas para confecção de peças em operações individuais, progressivas ou com transfer.
• Linha “JT”: prensas de ação de joelho, de 160t a 1250t, indicadas para operações de cunhagem, calibração, forjamento e corte.
• Linha “PO, DT e DTE”: prensas hidráulicas, de 100t a 2000t, indicadas para qualquer tipo de operações como corte, dobra, repuxo, calibração, forjamento a quente, morno ou frio, além de confecção de produtos em SMC, GMT, entre outros não metais.
• Linha “PFM/F”: prensas de fricção, de 160t a 1250t, indicadas para operações de cunhagem, calibração e forjamento.
• Linha “VP”: prensas de duplo montante, de 400t a 2000t, indicadas para operações de forjamento, rebarbação e calibração em operações individuais ou com transfer.
• Linha “A,B,C”: prensas de estampar, rebarbar e calibrar, de 150t a 2000t,
• Linha projetos especiais
