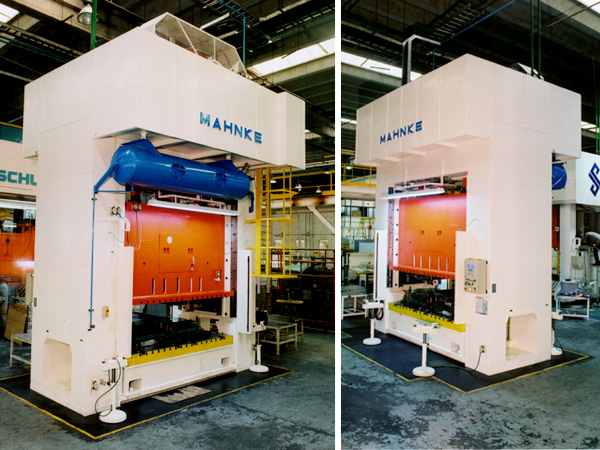

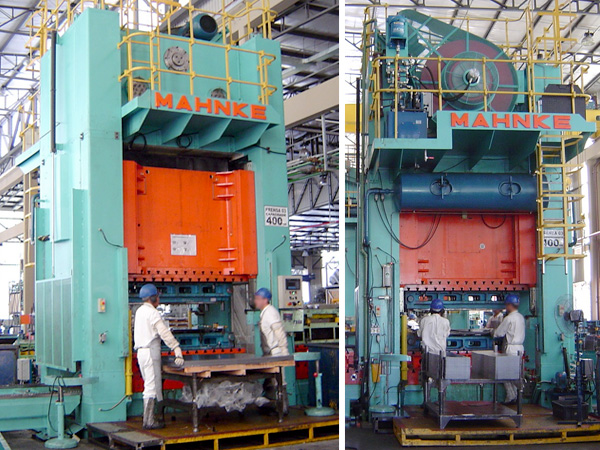

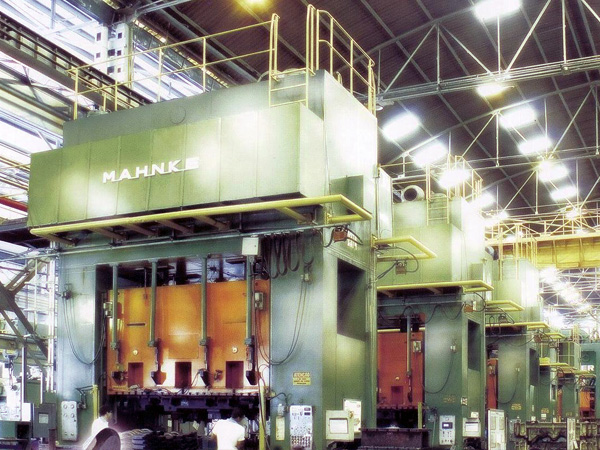

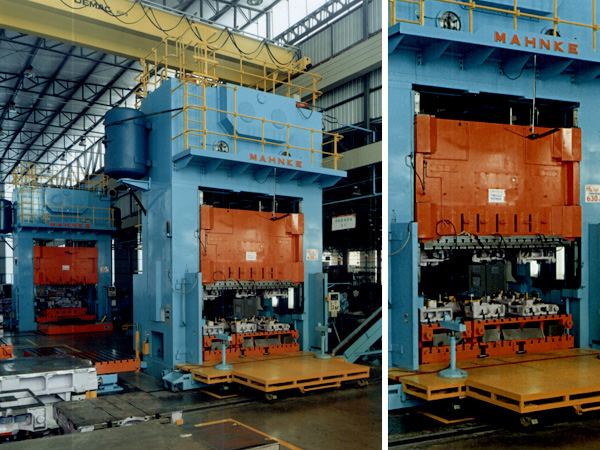

Prensas de estampagem, linha S

Estrutura bi-partida, com faces de mesa e martelo de grandes dimensões, e martelo com guias extremamente longas, esta linha de prensas é indicada para trabalhos com chapas de média e grande dimensões, para sistemas transfer ou operações individuais. Opcionais como mesa móvel, sistema de fixação rápida, monitoramento de segurança hidráulica entre outros, auxilia na preparação, segurança e controle de produção.

Dados Técnicos

Linha S1  Modelo	Capacidade (kN)	Curso (mm)	Golpes (1/min)	Golpes variável (1/min)	Pontos de  suspensão (Bielas)	Face da mesa (mm)	Face do  martelo (mm)	Altura máxima da ferramenta fechada (mm)
S1.200	2000	400	20	15 a 30	1	1100 x 1100	1100 x 1100	940
S1.250	2500	254	35	25 a 50	1	1016 x 914	1016 x 914	533
S1.315	3150	254	35	25 a 50	1	1016 x 914	1016 x 914	533
S1.350	3500	254	35	25 a 50	1	1016 x 914	1016 x 914	1000
S1.400	4000	254	35	25 a 50	1	1150 x 1150	1150 x 1150	508
S1.500	5000	400	20	15 a 30	1	1000 x 1200	1000 x 1200	600
S1.630	6300	400	18	15 a 25	1	1380 x 1380	1380 x 1380	750
S1.800	8000	400	18	15 a 25	1	1380 x 1380	1380 x 1380	750
S1.1000	10000	400	18	15 a 25	1	1380 x 1380	1380 x 1380	750
S1.1250	12500	600	16	12 a 20	1	1600 x 1600	1600 x 1600	1000
S1.1500	15000	600	16	12 a 20	1	1600 x 1600	1600 x 1600	1000
S1.2000	20000	600	16	12 a 20	1	1800 x 1800	1800 x 1800	1300

Linha S2  Modelo	Capacidade (kN)	Curso (mm)	Golpes (1/min)	Golpes variável (1/min)	Pontos de  suspensão (Bielas)	Face da mesa (mm)	Face do martelo (mm)	Altura máxima da ferramenta fechada (mm)
S2.200	2000	300	30	25 a 50	2	4000 x 1200	4000 x 1200	500
S2.250	2500	380	20	20 a 40	2	2300 x 1300	2300 x 1300	830
S2.315	3150	400	18	15 a 25	2	2700 x 1500	2700 x 1500	900
S2.400	4000	400	18	15 a 25	2	2700 x 1500	2700 x 1500	900
S2.500	5000	400	18	15 a 25	2	3000 x 1500	3000 x 1500	1100
S2.630	6300	400	18	15 a 25	2	3000 x 1500	3000 x 1500	1100
S2.800	8000	500	18	15 a 25	2	3000 x 1500	3000 x 1500	1300
S2.1000	10000	500	18	15 a 30	2	2700 x 1500	2700 x 1500	800
S2.1000	10000	600	18	15 a 25	2	4000 x 1500	4000 x 1500	1300
S2.1250	12500	600	16	12 a 20	2	4000 x 2200	4000 x 2200	1500
S2.1500	15000	600	16	12 a 20	2	4000 x 2200	4000 x 2200	1500

Linha S4  modelo	Capacidade (kN)	Curso (mm)	Golpes (1/min)	Golpes variável (1/min)	Pontos de  suspensão (Bielas)	Face da mesa (mm)	Face do  martelo (mm)	Altura máxima da ferramenta fechada (mm)
S4.400	4000	420	18	15 a 25	4	3000 x 1750	3000 x 1750	1200
S4.500	5000	500	18	15 a 25	4	3000 x 1800	3000 x 1800	1300
S4.630	6300	600	18	15 a 25	4	3000 x 1800	3000 x 1800	1300
S4.800	8000	500	18	15 a 25	4	3500 x 1800	3500 x 1800	1300
S4.1000	10000	600	18	15 a 25	4	4000 x 2000	4000 x 2000	1300
S4.1250	12500	700	16	12 a 20	4	4000 x 2200	4000 x 2200	1500
S4.1500	15000	700	16	12 a 20	4	4000 x 2200	4000 x 2200	1500

Linha “S”

Linha de Produtos

Prensas excêntricas e hidráulicas conforme modelos abaixo:

• Linha “C”: prensas tipo “C”, de 45t a 400t, indicadas para estampagem de modo geral.
• Linha “P2C e P2CM”: prensas de duplo montante, de 40t a 630t, indicadas para operações de estampagem individual ou com ferramenta progressiva.
• Linha “P2CT”: prensas de duplo montante, de 100t a 1500t, indicadas para operações de cunhagem, calibração, forjamento e corte com confecção de peças em operações individuais, progressivas ou com transfer.
• Linha “DM”: prensas tipo “C” ou duplo montante, de 25t a 800t, indicadas para trabalhos com ferramentas progressivas de média e alta velocidade, até 1200 golpes por minuto.
• Linha “S”: prensas de duplo montante de média e grande dimensão de placa de mesa e capacidade, de 200t a 2000t, indicadas para confecção de peças em operações individuais, progressivas ou com transfer.
• Linha “JT”: prensas de ação de joelho, de 160t a 1250t, indicadas para operações de cunhagem, calibração, forjamento e corte.
• Linha “PO, DT e DTE”: prensas hidráulicas, de 100t a 2000t, indicadas para qualquer tipo de operações como corte, dobra, repuxo, calibração, forjamento a quente, morno ou frio, além de confecção de produtos em SMC, GMT, entre outros não metais.
• Linha “PFM/F”: prensas de fricção, de 160t a 1250t, indicadas para operações de cunhagem, calibração e forjamento.
• Linha “VP”: prensas de duplo montante, de 400t a 2000t, indicadas para operações de forjamento, rebarbação e calibração em operações individuais ou com transfer.
• Linha “A,B,C”: prensas de estampar, rebarbar e calibrar, de 150t a 2000t,
• Linha projetos especiais
